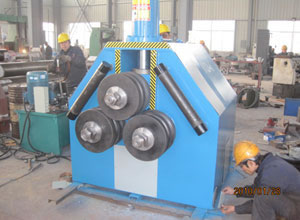

Máquina Roladora de Perfiles Semi Hidráulico

Equipamiento de serie:
1. Máquina universal plegadora de perfiles medio hidráulica.
2. La máquina está fabricada en acero.
3. Rodillos hechos de un acero cementado..
4. Sistema sujeción limitador de sobrecarga durante el plegamiento.
5. Rodillo superior impulsado hidráulicamente.
6. Rodillo superior móvil.
7. Quiebre de motor para facilitar el plegado.
8. Rodillos guía hechos con un acero especial.
9. Fácil movimiento de los rodillos a traves del panel de control.
10. Trabajo horizontal y vertical.
11. Fácil montaje y desmontaje.
12. Instalación hidráulica (Bosch, Paker, Rexroth)
13. Instalación eléctrica (Siemens, Telemecanique)
14. Normas CE.
15. Rollos estándar.
16. Panel de control móvil.

Parámetros Técnicos de Máquina Roladora de Perfiles Semi Hidráulico:

Parámetros técnicos		W24S ( WY24)
		6	16	30	45	75	100
Módulos de sección de máxima flexión		6	16	30	45	75	100
Velocidad de plegamiento ( m/min)		6				5
Límite producción (MPA)		△S=250
	Máx Corte transversal mm	40×5	70×8	80×8	90×10	100×10	120×12
	Diámetro min de plegamiento	800	1000	1200	1500	2000	2500
	Mín corte transversal mm	20×3	30×3	35×3	36×5	38×4	40×5
	Diámetro mínimo de plegamiento (flexion interna de ángulo de plancha)	400	550	560	600	600	720
	Máx Corte transversal mm	50×5	80×8	90×10	100×10	120×12	140×16
	Diámetro min de plegamiento	800	1000	1100	1300	1600	1800
	Mín corte transversal mm	20×3	30×3	35×3	36×5	38×4	45×5
	Mín diámetro plegamiento (flexion externa de ángulo de plancha)	400	550	500	600	700	760
	Canal de plancha	8	12	16	20	25	28
	Mín dia.plegamiento (plegamiento exterior del ángulo de plancha)	600	800	800	1000	1100	1700
	Canal de plancha	8	12	16	20	25	28
	Mín dia de plegamiento(plegamiento interior del canal de la plancha)	700	900	1000	1150	1600	1700
	Máx Corte transversal mm	100×18	150×25	180×25	200×30	220×40	250×40
	Mín dia.de plegamiento(Plegamiento horizontal de acero plano)	600	700	800	900	1000	1200
	Máx Corte transversal mm	50×12	75×16	90×20	100×25	110×40	120×40
	Mín dia.de plegamiento (Plegamiento vertical de acero plano)	500	760	800	1000	1100	1300
	Máx Corte transversal mm	42×4	76×4.5	89×5	89×8	114×5	159×5
	Mín dia.de plegamiento (plegamiento de tubo )	500	750	900	900	1200	2000
	Máx Corte transversal mm	38	52	62	75	85	90
	Mín dia.de plegamiento (plegamiento de barra metálica)	450	600	600	800	1000	1100
	Máx Corte transversal mm	45×3	60×4	70×4	80×6	90×8	100×10
	Mín dia.de plegamiento (plegamiento de acero cuadrado)	750	900	1000	1200	1600	2000

Parámetros técnicos		W24S ( WY24)
		140	180	260	320	400	500
Módulos de sección de máxima flexión		140	180	260	320	400	500
Velocidad de plegamiento ( m/min)		5	4
Límite producción (MPA)		△S=250
	Máx Corte transversal mm	140×16	150×16	160×16	180×14	200×18	200×20
	Diámetro min de plegamiento	2400	2600	2600	3600	3600	4000
	Mn corte transversal mm	50×5	50×6	60×6	70×6	75×6	85×6
	Diámetro mínimo de plegamiento (flexion interna de ángulo de plancha)	1000	1200	1200	1500	1400	1600
	Máx Corte transversal mm	150×16	160×16	180×14	200×18	200×24	250×25
	Diámetro min de plegamiento	2200	2000	2500	3600	3600	4000
	Mín corte transversal mm	50×5	50×6	60×6	70×6	75×6	85×6
	Mín diámetro plegamiento (flexion externa de ángulo de plancha)	800	1000	1000	1300	1500	1600
	Canal de plancha	30	32	36	40	45	50
	Mín dia.plegamiento (plegamiento exterior del ángulo de plancha)	1200	1500	1800	2000	2000	2400
	Canal de plancha	30	32	36	40	45	50
	Mín dia de plegamiento(plegamiento interior del canal de la plancha)	1700	1800	1800	2000	2000	2400
	Máx Corte transversal mm	280×50	300×50	330×50	360×60	400×75	500×76
	Mín dia.de plegamiento(Plegamiento horizontal de acero plano)	1300	1500	1900	2000	2400	2400
	Máx Corte transversal mm	150×40	180×30	190×40	190×50	200×50	200×60
	Mín dia.de plegamiento (Plegamiento vertical de acero plano)	1500	2000	2000	2400	2200	2500
	Máx Corte transversal mm	168×6	168×8	219×8	245×8	273×8	323×10
	Mín dia.de plegamiento (plegamiento de tubo )	2000	2000	3500	3000	3500	4200
	Máx Corte transversal mm	100	110	120	135	150	160
	Mín dia.de plegamiento (plegamiento de barra metálica)	1200	1300	1350	1800	2000	2000
	Máx Corte transversal mm	125×10	140×10	150×10	165×10	180×12	200×12
	Mín dia.de plegamiento (plegamiento de acero cuadrado)	2500	3000	3000	3500	3500	5000

Somos fabricantes y proveedores de máquina roladora de perfiles semi-hidráulico en China. Nuestra empresa se dedica a la investigación, producción y venta de estos productos. Con la alta calidad y gama de tamaño, nuestros productos han ganado de gran reputación tanto en China como en el extranjero. Con 20 años de experiencia, nuestros productos han sido exportados a Estados Unidos, Nueva Zelanda, Emiratos Árabes Unidos, Brasil, Colombia, Ecuador, Bolivia, Perú, Chile, México, Rusia, Kazajstán, Uzbekistán, Vietnam, Singapur, Malasia, Indonesia, Filipinas, Tailandia y así sucesivamente. Las pruebas de precisión y equipos de producción y nuestros trabajadores con experiencia garantizan un buen control de nuestros productos. Ciertamente, también podemos ofrecer el servicio del OEM. Si usted la necesita, no dude en ponerse en contacto con nosotros.
